Lieu d'origine:
Chine
Nom de marque:
KELONG
Numéro de modèle:
Rings d'étanchéité en caoutchouc à V-seal VA
Contactez-nous

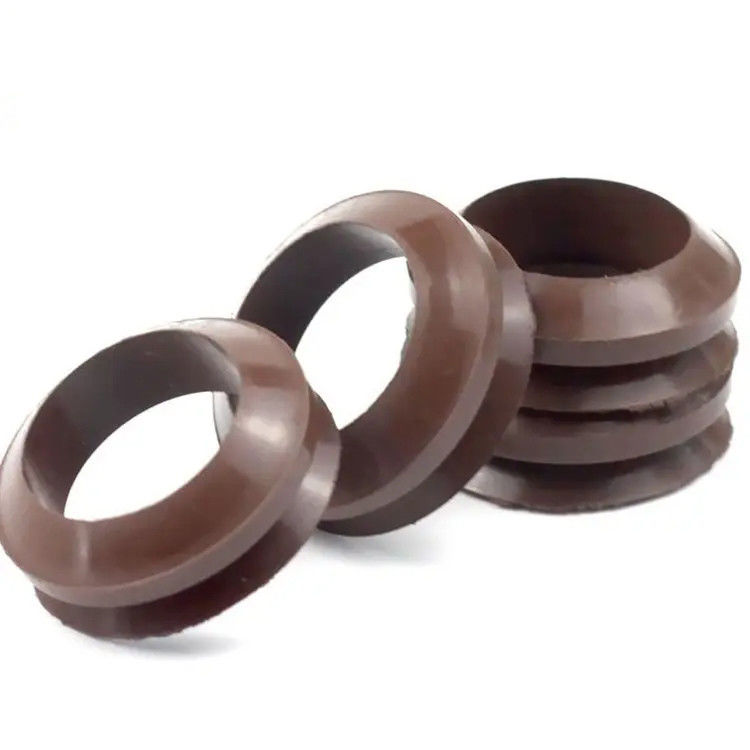

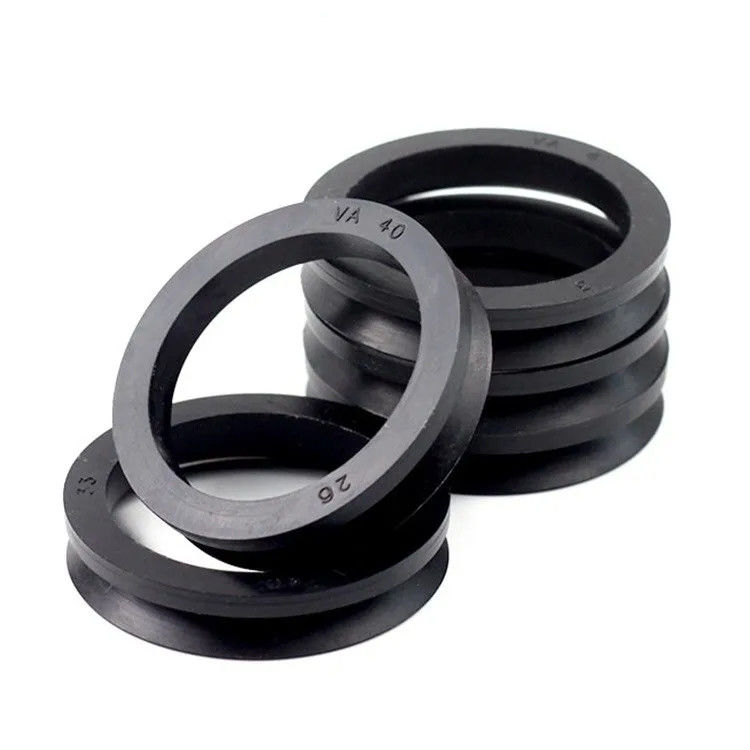

Arbre de type Va en caoutchouc NBR/FKM utilisant des joints d'eau à anneau en V

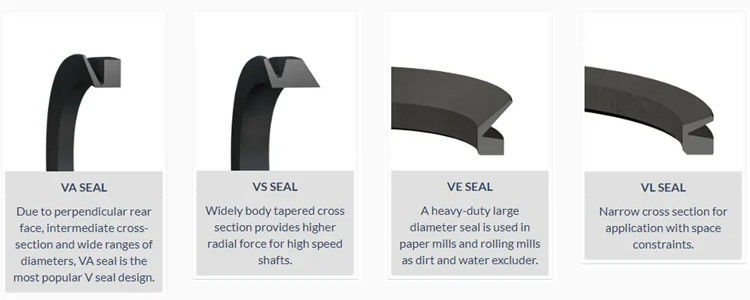

La bague d'étanchéité VA est fixée à l'arbre et tourne avec l'arbre.De plus, la lèvre d'étanchéité conique empêche le décalage angulaire.Le rôle de la bague d'étanchéité de type VA est d'empêcher l'intrusion de saletés extérieures et les fuites de graisse interne.La partie de connexion intermédiaire peut garantir que la lèvre d'étanchéité produit une légère force de pression sur la surface scellée pour obtenir une étanchéité durable et efficace.
| Matériel | Dureté | Vitesse | Température ℃ |
| NBR (Nitrile, Buna-N) | 60-70 rive A | <=8 m/s | -40 à +120 |
| FKM (FPM) | 60-70 rive A | <=10 m/s | -30 à +220 |
Arbre de type Va en caoutchouc NBR/FKM utilisant des joints d'eau à anneau en V
|
Avantages :
1) Matériau élastomère en caoutchouc pur sans pièces métalliques
2) Travail de conception réduit, aucune exigence de traitement d'installation
3) Élimination du traitement de la surface de contact de l'arbre et de la précision de la surface, des exigences de dureté, la surface de l'arbre n'a pas besoin d'être durcie
4) installation et retrait faciles et fiables
5) La pression de contact de surface est faible, donc la force de friction est faible, la perte de friction et la chaleur de friction sont faibles et la durée de vie est longue
6) À la fois scellé et antipoussière |

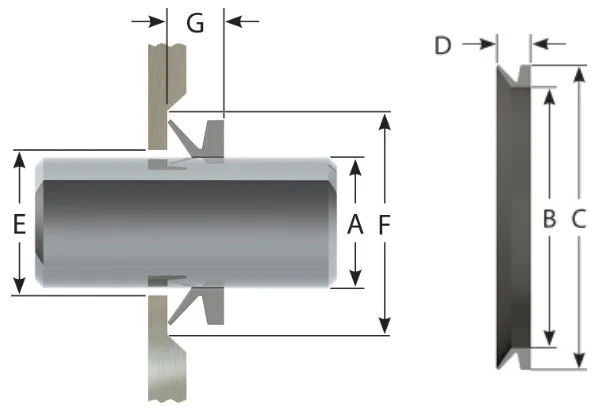

| Dimensions du joint | Dimensions du boîtier | |||||||
| UN | B | C | D | E | F | g | ||
| Numéro d'article | Diamètre de l'arbre | IDENTIFIANT | DO | Hauteur | IDENTIFIANT | DO | Largeur | |
| VA 003 | 2.70-3.50 | 2,50 | 5,50 | 3h00 | A+1,00 | A+4.00 | 2,50 ± 0,30 | |
| VA 004 | 3h50-4h50 | 3.20 | 7h20 | 3,70 | A+1,00 | A+6.00 | 3,00 ± 0,40 | |
| VA 005 | 4h50-5h50 | 16h00 | 8h00 | 3,70 | A+ 1,00 | A+6.00 | 3,00 ± 0,40 | |
| VA 006 | 5h50-6h50 | 5h00 | 9h00 | 3,70 | A+1,00 | A+6.00 | 3,00 ± 0,40 | |
| VA 007 | 6h50-8h00 | 6h00 | 10h00 | 3,70 | A+1,00 | A+6.00 | 3,00 ± 0,40 | |
| VA 008 | 8h00-9h50 | 7h00 | 11h00 | 3,70 | A+1,00 | A+6.00 | 3,00 ± 0,40 | |
| VA 010 | 9h50- 11h50 | 9h00 | 15h00 | 5,50 | A+2,00 | A+9.00 | 4,50 ± 0,60 | |
| VA 012 | 11h50-12h50 | 10h50 | 16h50 | 5,50 | A+ 2,00 | A+ 9h00 | 4,50 ± 0,60 | |
| VA 013 | 12h50-13h50 | 11h70 | 17h50 | 5,50 | A+2,00 | A+9.00 | 4,50 ± 0,60 | |
| VA 014 | 13h50-15h50 | 12h50 | 18h50 | 5,50 | A+ 2,00 | A+9.00 | 4,50 ± 0,60 | |
| VA 016 | 15h50-17h50 | 14h00 | 20h00 | 5,50 | A+ 2,00 | A+9.00 | 4,50 ± 0,60 | |
| VA 018 | 17h50-19h00 | 16h00 | 22h00 | 5,50 | A+ 2,00 | A+9.00 | 4,50 ± 0,60 | |
| VA 020 | 19h00-21h00 | 18h00 | 26h00 | 7h50 | A+2,00 | A+ 12h00 | 6,00 ± 0,80 | |
| VA 022 | 21h00-24h00 | 20h00 | 28h00 | 7h50 | A+ 2,00 | A+ 12h00 | 6,00 ± 0,80 | |
| VA 025 | 24h00-27h00 | 22h00 | 30h00 | 7h50 | A+2,00 | A+ 12h00 | 6,00 ± 0,80 | |
| VA 028 | 27h00- 29h00 | 25h00 | 33h00 | 7h50 | A+ 3.00 | A+ 12h00 | 6,00 ± 0,80 | |
| VA 030 | 29h00-31h00 | 27h00 | 35h00 | 7h50 | A+3.00 | A+12.00 | 6,00 ± 0,80 | |
| VA 032 | 31h00-33h00 | 29h00 | 37h00 | 7h50 | A+ 3.00 | A+ 12h00 | 6,00 ± 0,80 | |
| VA 035 | 33h00-36h00 | 31h00 | 39h00 | 7h50 | A+3.00 | A+ 12h00 | 6,00 ± 0,80 | |
| VA 038 | 36h00-38h00 | 34h00 | 42h00 | 7h50 | A+3.00 | A+12.00 | 6,00 ± 0,80 | |
| VA 040 | 38h00-43h00 | 36h00 | 46h00 | 9h00 | A+ 3.00 | A+ 15h00 | 7h00 ± 1h00 | |
| VA 045 | 43h00-48h00 | 40h00 | 50.00 | 9h00 | A+ 3.00 | A+ 15h00 | 7h00 ± 1h00 | |
| VA 050 | 48h00-53h00 | 45h00 | 55.00 | 9h00 | A+ 3.00 | A+ 15h00 | 7h00 ± 1h00 | |
| VA 055 | 53h00-58h00 | 49h00 | 59h00 | 9h00 | A+ 3.00 | A+ 15h00 | 7h00 ± 1h00 | |
| VA 060 | 58h00-63h00 | 54h00 | 64h00 | 9h00 | A+3.00 | A+ 15h00 | 7h00 ± 1h00 | |
| VA 065 | 63h00-68h00 | 58h00 | 68.00 | 9h00 | A+3.00 | A+15.00 | 7h00 ± 1h00 | |
| VA 070 | 68h00-73h00 | 63h00 | 75.00 | 11h00 | A+ 4.00 | A+ 18h00 | 9h00 ± 1h20 | |
| VA 075 | 73h00-78h00 | 67.00 | 79.00 | 11h00 | A+4.00 | A+18.00 | 9h00 ± 1h20 | |
| VA 080 | 78h00-83h00 | 72.00 | 84.00 | 11h00 | A+4.00 | A+18.00 | 9h00 ± 1h20 | |
| Dimensions du joint | Dimensions du boîtier | |||||||
| UN | B | C | D | E | F | g | ||
| Numéro d'article | Diamètre de l'arbre | IDENTIFIANT | DO | Hauteur | IDENTIFIANT | DO | Largeur | |
| VA 085 | 83h00-88h00 | 76.00 | 88.00 | 11h00 | A+4.00 | A+18.00 | 9h00 ± 1h20 | |
| VA 090 | 88h00-93h00 | 81.00 | 93h00 | 11h00 | A+4.00 | A+18.00 | 9h00 ± 1h20 | |
| VA 095 | 93h00-98h00 | 85.00 | 97.00 | 11h00 | A+4.00 | A+ 18h00 | 9h00 ± 1h20 | |
| VA 100 | 98h00-105h00 | 90.00 | 102.00 | 11h00 | A+4.00 | A+18.00 | 9h00 ± 1h20 | |
| VA110 | 105h00-115h00 | 99.00 | 113h00 | 12h80 | A+4.00 | A+21.00 | 10,50±1,50 | |
| VA120 | 115h00-125h00 | 108.00 | 122,00 | 12h80 | A+4.00 | A+21.00 | 10,50±1,50 | |
| VA130 | 125h00-135h00 | 117.00 | 131.00 | 12h80 | A+4.00 | A+ 21h00 | 10,50±1,50 | |
| VA140 | 135h00-145h00 | 126,00 | 140.00 | 12h80 | A+ 4.00 | A+21.00 | 10,50±1,50 | |
| VA150 | 145h00-155h00 | 135,00 | 149.00 | 12h80 | A+4.00 | A+ 21h00 | 10,50±1,50 | |
| VA160 | 155.00-165.00 | 144,00 | 160,00 | 14h50 | A+ 5.00 | A+24.00 | 12h00 ±1,80 | |
| VA170 | 165.00-175.00 | 153,00 | 169.00 | 14h50 | A+ 5.00 | A+ 24h00 | 12h00±1,80 | |
| VA180 | 175h00-185h00 | 162,00 | 178,00 | 14h50 | A+5.00 | A+ 24h00 | 12h00±1,80 | |
| VA190 | 185.00-195.00 | 171,00 | 187,00 | 14h50 | A+ 5.00 | A+ 24h00 | 12h00±1,80 | |
| VA 199 | 195h00-210h00 | 180,00 | 196,00 | 14h50 | A+ 5.00 | A+ 24h00 | 12h00 ±1,80 | |
| VA200 | 190h00-210h00 | 180,00 | 210,00 | 25h00 | A+ 10.00 | A+ 45,00 | 20h00 ±4h00 | |
| VA220 | 210h00-235h00 | 198.00 | 228,00 | 25h00 | A+ 10.00 | A+45.00 | 20h00±4h00 | |
| VA250 | 235.00-265.00 | 225,00 | 255,00 | 25h00 | A+ 10.00 | A+ 45,00 | 20h00±4h00 | |
| VA275 | 265.00-290.00 | 247,00 | 277,00 | 25h00 | A + 10h00 | A+ 45,00 | 20h00±4h00 | |
| VA 300 | 290.00-310.00 | 270,00 | 300,00 | 25h00 | A+10.00 | A+45.00 | 20h00出16h00 | |
| VA 325 | 310.00-335.00 | 292,00 | 322,00 | 25h00 | A + 10h00 | A+45.00 | 20h00 ± 4h00 | |
| VA 350 | 335.00-365.00 | 315,00 | 345,00 | 25h00 | A+ 10.00 | A+45.00 | 20h00±4h00 | |
| VA 375 | 365.00-390.00 | 337,00 | 367,00 | 25h00 | A+ 10.00 | A+45.00 | 20h00±4h00 | |
| VA400 | 390.00-430.00 | 360,00 | 390,00 | 25h00 | A+ 10.00 | A+ 45,00 | 20h00 4h00 | |
| VA450 | 430.00-480.00 | 405,00 | 435,00 | 25h00 | A+10.00 | A+45.00 | 20h00出16h00 | |
| VA 500 | 480.00- 530.00 | 450,00 | 480,00 | 25h00 | A+10.00 | A+ 45,00 | 20h00±4h00 | |
| VA550 | 530.00- 580.00 | 495,00 | 525,00 | 25h00 | A+ 10.00 | A+ 45,00 | 20h00±4h00 | |
| VA600 | 580.00-630.00 | 540,00 | 570,00 | 25h00 | A+10.00 | A+ 45,00 | 20h00±4h00 | |
| VA650 | 630.00-665.00 | 600,00 | 630,00 | 25h00 | A+ 10.00 | A+45.00 | 20h00 ± 4h00 | |
| VA700 | 665.00-705.00 | 630,00 | 660,00 | 25h00 | A+ 10.00 | A+45.00 | 20h00±4h00 | |
| VA725 | 705.00-745.00 | 670,00 | 700,00 | 25h00 | A+ 10.00 | A+ 45,00 | 20h00±4h00 | |
| VA750 | 745.00-785.00 | 705,00 | 735,00 | 25h00 | A+ 10.00 | A+45.00 | 20h00±4h00 | |
| VA800 | 785.00-830.00 | 745,00 | 775,00 | 25h00 | A+ 10.00 | A+ 45,00 | 20h00 ±4h00 | |
| VA850 | 830.00-875.00 | 785.00 | 815.00 | 25h00 | A+ 10.00 | A+ 45,00 | 20h00 ± 4h00 | |
| VA900 | 875.00-920.00 | 825,00 | 855,00 | 25h00 | A+ 10.00 | A+ 45,00 | 20h00±4h00 | |
| VA950 | 920.00-965.00 | 865,00 | 895,00 | 25h00 | A+ 10.00 | A+ 45,00 | 20h00±4h00 | |
| VA 1000 | 965.00-1015.00 | 910.00 | 940.00 | 25h00 | A+ 10.00 | A+ 45,00 | 20h00 ± 4h00 | |
| Dimensions du joint | Dimensions du boîtier | |||||||
| UN | B | C | D | E | F | g | ||
| Numéro d'article | Diamètre de l'arbre | IDENTIFIANT | DO | Hauteur | IDENTIFIANT | DO | Largeur | |
| VA1100 | 1065.00- 1115.00 |
1000,00 | 1030.00 | 25h00 | A+10.00 | A+45.00 | 20h00±4h00 | |
| VA1150 | 1115.00- 1165.00 |
1045.00 | 1075.00 | 25h00 | A+10.00 | A+45.00 | 20h00±4h00 | |
| VA1200 | 1165.00- 1215.00 |
1090.00 | 1120.00 | 25h00 | A+10.00 | A+45.00 | 20h00±4h00 | |
| VA1250 | 1215.00- 1270.00 |
1135.00 | 1165.00 | 25h00 | A+10.00 | A+45.00 | 20h00±4h00 | |
| VA1300 | 1270.00- 1320.00 |
1180.00 | 1210.00 | 25h00 | A+10.00 | A+45.00 | 20h00±4h00 | |
| VA1350 | 1320.00- 1370.00 |
1225,00 | 1255.00 | 25h00 | A+10.00 | A+45.00 | 20h00 ±4h00 | |
| VA1400 | 1370.00- 1420.00 |
1270.00 | 1300.00 | 25h00 | A+10.00 | A+45.00 | 20h00±4h00 | |
| VA1450 | 1420.00- 1470.00 |
1315.00 | 1345.00 | 25h00 | A+10.00 | A+45.00 | 20h00±4h00 | |
| VA 1500 | 1470.00- 1520.00 |
1360.00 | 1390.00 | 25h00 | A+ 10.00 | A+ 45,00 | 20h00 ±4h00 | |
| VA1550 | 1520.00- 1570.00 |
1405.00 | 1435.00 | 25h00 | A+10.00 | A+45.00 | 20h00±4h00 | |
| VA1600 | 1570.00- 1620.00 |
1450.00 | 1480.00 | 25h00 | A+10.00 | A+45.00 | 20h00±4h00 | |
| VA1650 | 1620.00- 1670.00 |
1495.00 | 1525.00 | 25h00 | A+10.00 | A+45.00 | 20h00 ±4h00 | |
| VA1700 | 1670.00- 1720.00 |
1540.00 | 1570.00 | 25h00 | A +10.00 | A+45.00 | 20h00±4h00 | |
| VA1750 | 1720.00- 1770.00 |
1585.00 | 1615.00 | 25h00 | A+10.00 | A+45.00 | 20h00±4h00 | |
| VA1800 | 1770.00- 1820.00 |
1630.00 | 1650.00 | 25h00 | A+10.00 | A+45.00 | 20h00 ±4h00 | |
| VA 1850 | 1820.00- 1870.00 |
1675.00 | 1705.00 | 25h00 | A+10.00 | A+45.00 | 20h00±4h00 | |
| VA 1900 | 1870.00- 1920.00 |
1720.00 | 1750.00 | 25h00 | A+10.00 | A+ 45,00 | 20h00±4h00 | |
| VA 1950 | 1920.00- 1970.00 |
1765.00 | 1795.00 | 25h00 | A+ 10.00 | A+ 45,00 | 20h00±4h00 | |
| VA 2000 | 1970.00- 2020.00 |
1810.00 | 1840.00 | 25h00 | A +10.00 | A+45.00 | 20h00±4h00 | |
